उत्पत्ति के प्लेस:
हुनानो
ब्रांड नाम:
ZOOMLION
मॉडल संख्या:
एचबीटी80.16.174आरएसयू
संपर्क करें

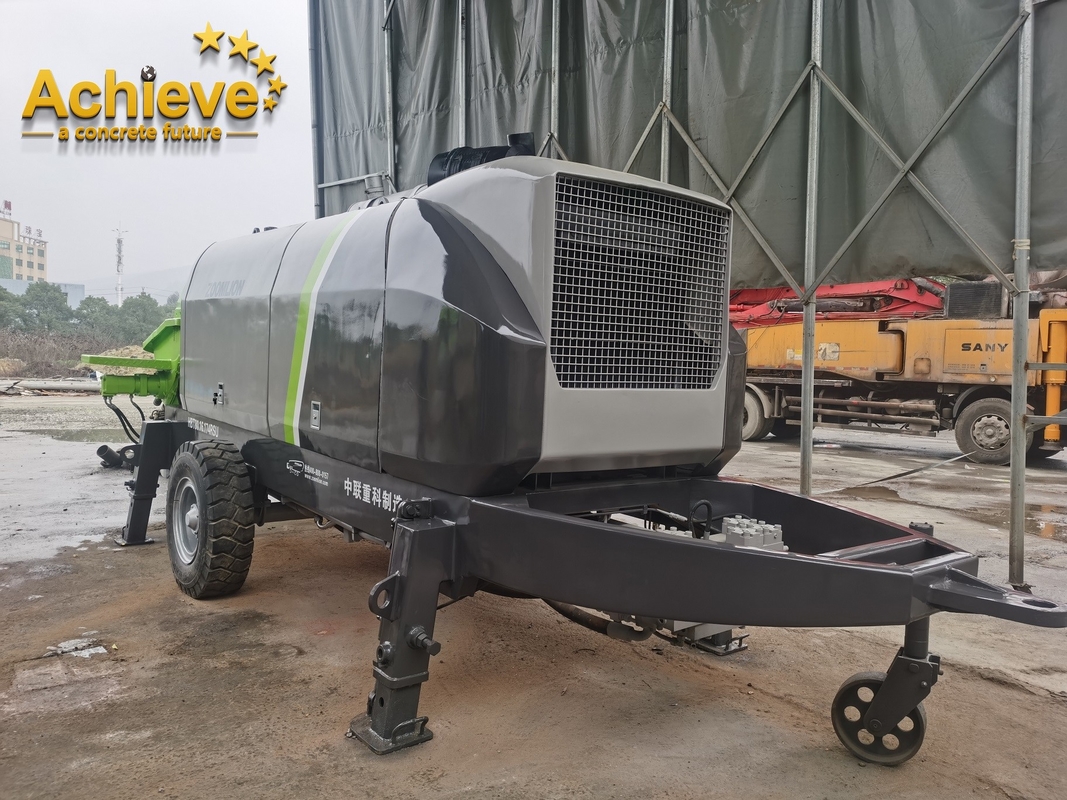

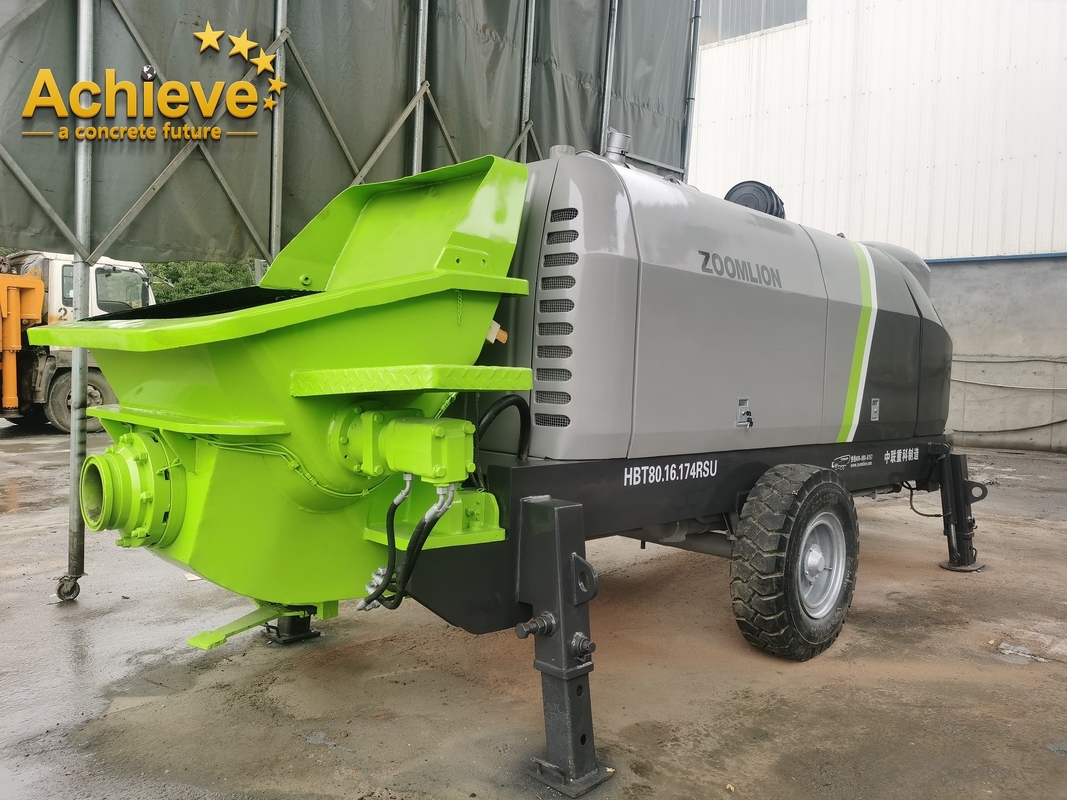

पुनर्निर्मित ज़ूमलियन ट्रेलर पंप्स एचबीटी80.16.174आरएसयू
2018 में बनाया गया
2022 में पुनर्निर्मित
पहुँचाने के लिए तैयार
आदर्श | एचबीटी80.16.174आरएसयू | |
मैक्स।थियो।ठोस उत्पादन (एल./एच.) | एम3/एच | 81/49 |
Max.concrete पम्पिंग दबाव (H./L.) | एमपीए | 16/9 |
स्ट्रोक/मिनट (एल./एच.) | 23/14 | |
वितरण वाल्व शैली | एस पाइप vavle | |
कंक्रीट सिलेंडर व्यास एक्स स्ट्रोक | मिमी | 200X1800 |
हूपर क्षमता एक्स फीडिंग ऊंचाई | मिमी | 600X1450 |
आउटलेट व्यास | मिमी | 180 |
डीजल इंजन मॉडल | BF6M1013-24T3R / 2 | |
मूल्यांकित शक्ति | किलोवाट | 174 |
मूल्याँकन की गति | आर/मिनट | 2300 |
पूंछ गैस निकास मानक | चीनी III | |
सर्किट प्रकार | खुला सर्किट | |
पम्पिंग सिस्टम दबाव | एमपीए | 32 |
वितरण प्रणाली का दबाव | एमपीए | 19 |
मिश्रण प्रणाली दबाव | एमपीए | 14 |
अधिकतम मिश्रण गति | आर/मिनट | 29 |
तेल टैंक की क्षमता | ली | 570 |
ईंधन टैंक की क्षमता | ली | 175 |
मैक्स।कुल व्यास/ | 50/0150 | |
पाइप पहुंचाने के व्यास के अंदर | मिमी | 40/0125 |
पाइप पहुंचाने के व्यास के अंदर | मिमी | 0125/0150 |
आयाम: लंबाई एक्स चौड़ाई एक्स ऊंचाई | मिमी | 7500X2200X2700 |
कुल वजन | किलोग्राम | 7540 |

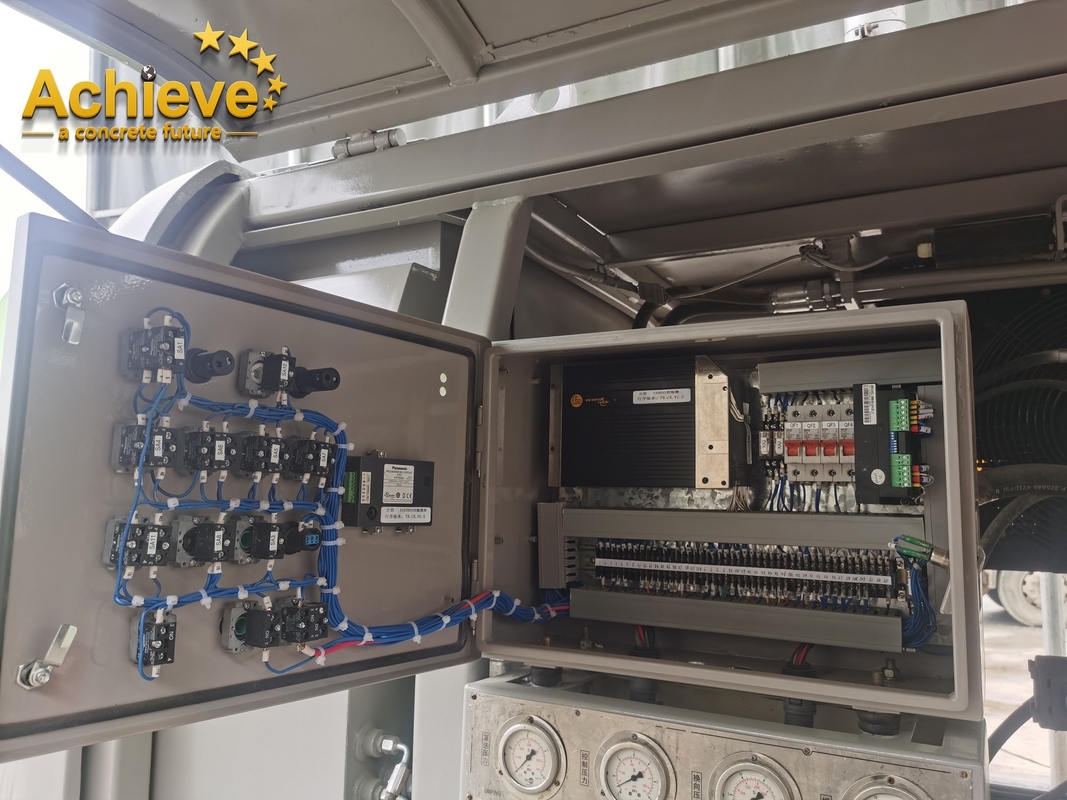

3.1.1 बुद्धिमान नियंत्रण प्रणाली
आत्म निदान और सुरक्षा समारोह के साथ औद्योगिक नियंत्रक का पहला उपयोग मशीन को अधिक स्थिर और विश्वसनीय बनाता है।टच स्क्रीन का विन्यास, परिचालन स्थितियों की वास्तविक समय की निगरानी, पैरामीटर सेटिंग्स, क्वेरी ऐतिहासिक डेटा, गलती रिकॉर्ड और रखरखाव कौशल देखें।कैबिनेट स्विच लेबल की सभी विशेषताओं, आसान कार्य विस्तार को कॉन्फ़िगर किया गया है।स्ट्रोक नियंत्रण और लचीली रिवर्सिंग की स्थापना, कंक्रीट सिलेंडर स्ट्रोक अधिक जगह पर, चूषण अधिक मजबूत होता है, और प्रभाव कम होता है
3.1.2 मुख्य तकनीकी हाइलाइट्स
लचीली रिवर्सिंग तकनीक: संपूर्ण पंपिंग स्थितियों की निगरानी करें।बिना किसी प्रभाव के कंक्रीट के सुचारू पम्पिंग को प्राप्त करने के लिए विभिन्न तंत्रों को स्वचालित रूप से समायोजित करें, पम्पिंग दक्षता में सुधार करें, और हाइड्रोलिक भागों और संरचनात्मक भागों के जीवन का विस्तार करें।
बेस्ट टाइम डिफरेंस लॉजिक रिवर्सिंग तकनीक: मुख्य सिलेंडर रिवर्सिंग और एस वॉल्व चेंज-ओवर टाइम सबसे अच्छी स्थिति में है।उलटा प्रभाव छोटा है, और घटकों का जीवन लंबा है।
पूर्ण स्ट्रोक नियंत्रण तकनीक: सुनिश्चित करें कि एक ही समय में पंपिंग सिलेंडर पिस्टन स्ट्रोक, यह सुनिश्चित करने के लिए कि कंक्रीट पिस्टन स्ट्रोक जगह में है, चूषण दक्षता अधिक है;डबल सिग्नल नियंत्रण, उच्च विश्वसनीयता।
इंजन शुरू: रोटेशन की गति और शुरुआती समय के अनुसार, उपयोगिता मॉडल स्वचालित रूप से शुरुआती सर्किट को बंद या काट सकता है, और ऑपरेशन सुविधाजनक है।यह 4/14 डीजल इंजन की शुरुआती मोटर की प्रभावी ढंग से रक्षा कर सकता है और डीजल इंजन के सेवा जीवन को लम्बा खींच सकता है।
अनुकूली चर शक्ति प्रौद्योगिकी: पम्पिंग क्षमता में सुधार।ठोस परिस्थितियों और पंपिंग की स्थिति के अनुसार, ताकि इंजन हमेशा सर्वोत्तम लोड दर पर काम कर सके, यह सुनिश्चित करने के लिए कि यह आर्थिक ईंधन खपत क्षेत्र में काम करता है।
3.2 पम्पिंग इकाई
3.2.1 परिमित तत्व विश्लेषण सॉफ्टवेयर का उपयोग करते हुए, विभिन्न कार्य परिस्थितियों में पंपिंग इकाई के मुख्य घटकों की ताकत और कठोरता का विश्लेषण और गणना की जाती है।इसी समय, हॉपर और कंक्रीट सिलेंडर में कंक्रीट का द्रव सिमुलेशन किया जाता है, और पंपिंग इकाई चूषण दक्षता उद्योग के औसत 10% से अधिक है।
3.2.2 आंदोलनकारी तंत्र एक नया डबल लिप सीलिंग मोड अपनाता है, जिसमें सरल संरचना और लंबी सेवा जीवन के फायदे हैं।सीलिंग शाफ्ट एक मिश्र धातु पहनने के लिए प्रतिरोधी आस्तीन के साथ प्रदान किया जाता है।जूमलियन पेटेंट में एक नया आंदोलनकारी सीलिंग संरचना और सीलिंग आंदोलनकारी ब्लेड है।कम विफलता दर अब मूल 7.6% से 0.3% है, पुरानी संरचनाओं का केवल 3.9%;आंदोलनकारी ब्लेड उपस्थिति, कम लागत, लंबी सेवा जीवन।
3.2.3 उच्च तकनीकी प्रदर्शन: पंपिंग सिस्टम बड़े विस्थापन पंप तेल का उपयोग करता है।न केवल उपकरणों की विश्वसनीयता में सुधार होता है, बल्कि बेहतर प्रदर्शन भी होता है।पम्पिंग वक्र नीचे है:
